正確な時刻でスケジュール管理

出退表示システム

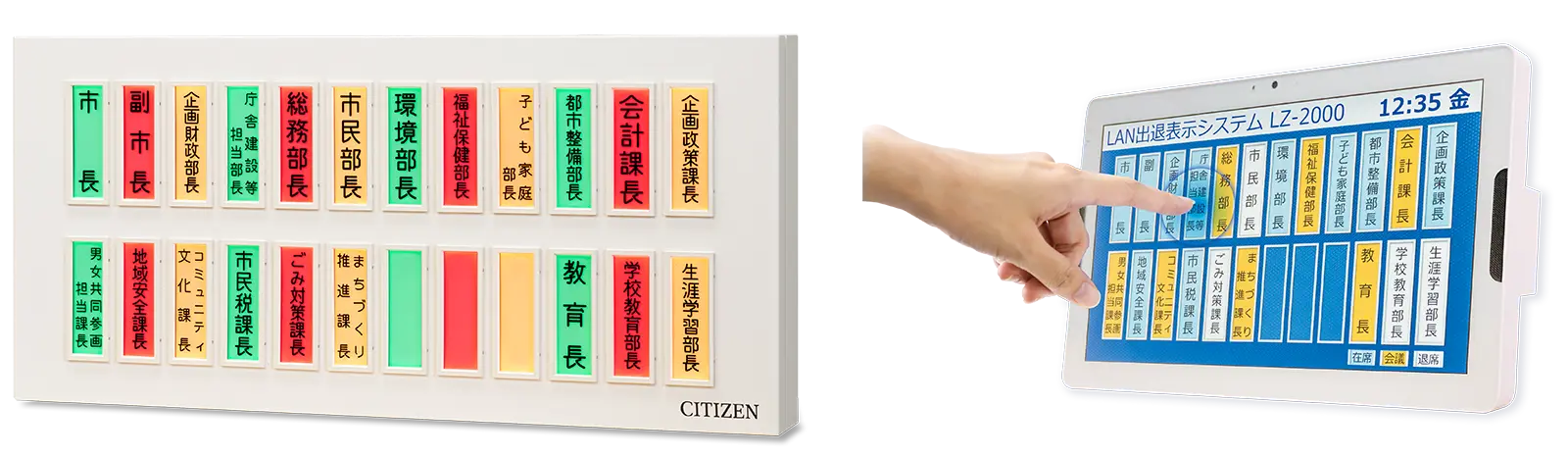

出退表示システムとは

出退表示器は「出社」「会議中」「呼出」などをいち早く伝えるシステムです。出退表示に要求される迅速・正確さはもちろん、施工・増設の容易さ、経済性、現場に合わせたシステムバリエーションを実現します。2線で各機器間を接続する省配線方式により、システム構築や拡張が容易におこなえます。部屋使用状況表示、呼出表示等さまざまな現場での多彩な活用ができます。

出退表示器

総合操作器

個別操作器

システム構成例
表示器

LED式壁掛表示器

AZG-3024

価格表

窓数

段数

型 番

外観寸法

(縦×横×奥行/㎜)

質量

(約/㎏)

消費電力

(約/VA)

本体価格+税

2

1

AZG-3002

200×300×85

3.5

15

¥155,000+税

3

AZG-3003

200×300×85

3.5

20

¥175,000+税

4

AZG-3004

200×300×85

3.5

25

¥195,000+税

6

AZG-3006

200×400×85

4.0

35

¥235,000+税

8

AZG-3008

200×500×85

5.0

40

¥275,000+税

10

2

AZG-3010

330×350×85

5.5

45

¥310,000+税

12

AZG-3012

330×400×85

6.0

60

¥350,000+税

16

AZG-3016

330×500×85

7.0

80

¥420,000+税

20

AZG-3020

330×600×85

8.0

110

¥490,000+税

24

AZG-3024

330×700×85

9.0

130

¥560,000+税

30

3

AZG-3030

470×600×85

10.5

150

¥670,000+税

卓上表示器

AZD-3324

価格表

窓数

段数

型 番

外観寸法

(縦×横×奥行/㎜)

質量

(約/㎏)

電源消費電流

(約/mA)

本体価格+税

16

2

AZD-3316

232×220×64

2.0

100

¥100,000+税

24

AZD-3324

232×220×64

2.0

100

¥110,000+税

32

AZD-3326

232×228×64

2.0

100

¥160,000+税

制御盤/信号盤

窓位置可変システムに使用
システムの最大表示人数は254名になります。

    • 中央制御盤
    • AZC-3001
    • ¥240,000+税

窓位置固定システムに使用
システムの最大表示人数は64名になります。

  • 基準信号盤
  • AZC-3000
  • ¥32,000+税
ケース
鋼板 クリーム色
入力電源
AC100V±10%50/60Hz
(専用回路アース付)
消費電力
約50VA
入出力信号
2線式 24V有極/5V
信号消費電流
500mA
接続機器台数
表示器・操作器の合計255台
端子
ビス止め
質量
【AZC-3001】約4kg 【AZC-3000】約3kg
操作器

総合操作器24窓 卓上型

    • AZD-3124 [選択操作]
    • ¥120,000+税
    • AZD-3224
      [繰返し操作]
    • ¥120,000+税

総合操作器24窓 壁掛型

  • AZJ-3124 [選択操作]
  • ¥120,000+税
  • AZJ-3224
    [繰返し操作]
  • ¥120,000+税
ケース
鋼板 クリーム色
入力電源
DC24V(卓上用電源盤より)
電源消費電力
約100mA
入出力信号
2線式 24V有極/5V 1mA
信号消費電流
500mA
表示灯
LED(3色)
前面シート
差込み式
端子
【壁掛型】ビス止め
質量
約2kg
付属品
【卓上型】モジュラーローゼット、コード1.5m付

卓上型 価格表

窓数

型 番

選択方式

型 番

繰返し方式

外観寸法
(縦×横×奥行/㎜)

本体価格+税

16 AZD-3116 AZD-3216 232×220×64 ¥110,000+税
24 AZD-3124 AZD-3224 232×220×64 ¥120,000+税
32 AZD-3132 AZD-3232 232×238×64 ¥170,000+税

壁掛型 価格表

窓数

型 番

選択方式

型 番

繰返し方式

外観寸法

(縦×横×奥行/㎜)

本体価格+税

16 AZJ-3116 AZJ-3216 235×250×50 ¥110,000+税
24 AZJ-3124 AZJ-3224 235×250×50 ¥120,000+税
32 AZJ-3132 AZJ-3232 235×270×50 ¥170,000+税

電源盤

    • 卓上用電源盤
    • AZB-3001
    • ¥22,000+税
ケース
鋼板 クリーム色
入力電源
AC100V±10%50/60Hz
消費電力
約50VA
入出力信号
2線式 24V有極/5V 1mA
信号消費電流
500mA
接続機器台数
卓上型表示器・総合操作器の合計10台または1A以内
端子
ビス止め
質量
約1.5kg

個別操作器

    • 1窓操作器卓上型
    • AZD-3001 
    • ¥8,000+税
  • 1窓操作器用制御器
  • AZE-3001 
  • ¥12,000+税
  • 操作器埋込型
  • AZP-3001 
  • ¥12,000+税
