室内競技用総合表示システム
BS-3000シリーズ

多彩な競技表示で使いやすい、高性能室内競技用総合表示システム BS-3000シリーズ

最新ルール対応
各競技の最新ルールに対応しているだけではなく、国内規格は全てクリア。
文字高250mm
大きくなった得点/経過時間表示
チーム名や競技状況などの美しく見やすい8色マルチカラーLED表示で試合を豊かに表現します。(※3色LEDタイプもあります)
使い勝手に配慮した操作性
液晶とジョグダイヤルを採用し簡単に競技設定のできる総合操作盤、チーム名や個人ファウルを簡単に入力できる専用ノートパソコンなど、オフィシャルの使い勝手に配慮した操作性も魅力です。
  • 充実のチーム名表示

    チーム名表示には32×96ドットの8色マルチカラーまたは3色LED(赤・緑・黄)を採用し、クッキリ鮮やか表示を実現しました。

    24ドット全角4文字(半角8文字)の標準 表示をはじめ、32ドット全角3文字(半角6文字)の大文字表示、16ドット全角12文字(半角24文字)の小文字表示が可能です。

    ✿全体表示例は24ドット(文字高144㎜)

    ✿32ドット表示例(文字高192㎜)

    ✿16ドット表示例(文字高96㎜)

    ✿マルチカラー表示例(RGBタイプ)

  • 大きな得点/時間表示

    選手が試合中最も見る経過時間と得点表示は文字高250mmの大型7セグメントLEDにしました。

    大きな競技専用表示

    競技専用表示部は大きな数字でゲーム数、ファウル、選手交代など 競技種目に合わせた表示を行います。日本語/英語の切り替えが可能です。

  • わかりやすい競技状況表示

    競技状況表示部は、ピリオド、サービス権、、セット勝敗数 それぞれの競技種目に合わせた状況表示ができます。 日本語表示と英数表示のどちらかを選択できます。

    ✿英数表示例

    ✿カナ表示例

    ファウル/退場時間表示

    バスケットボールの個人ファウル数、ハンドボールの退場時間、その競技ならではの試合状況の情報は、客席での素早い状況把握を可能にし、更なる臨場感を会場全体へ伝えます。
  • 美しくメッセージ表示

    メッセージ表示例(16ドット)

    チーム名/タイムアウト表示を合わせ6文字3段のメッセージ表示が可能。3段目は50字までのスクロール表示が可能


    中国語、韓国語対応

    緊急表示例(オプション)

    外部接点から、熱中症の警告、災害、火災警報など緊急時の所定メッセージを表示することができます。

    メッセージ表示例(32ドット)最大2文字までの大型文字表示

Basketball

オフィシャルゲームからローカルゲームまで、豊かな表現力で瞬時に試合状況を伝えるBS-3000 シリーズ

ルールにあわせたチームファウル表示や個人ファウル表示など、見やすさを追求。熱い試合を客席に届けます。

競技時間1/10表示

競技時間表示(6分45秒)

残り競技時間1分を切ると、時間表示部は1/10秒表示に変わります。

残り時間が1分を切った時(38秒5)

すべての大会に

バスケットボール競技は、3つの競技ルールに対応していますので、国際・国内・少年大会と幅広くお使いいただけます。

  • • バスケットボール(ピリオド制)
  • • バスケットボール(ハーフ制)
  • • ミニバスケットボール
  • • スリー・バイ・スリー

得点経過表示

個人ファウル表示部は、得点経過表示としても使用できます。

チームファウル数表示



チームファウル数は、緑色から赤色に切り替わり、警告をチームに促し、また観客に知らせます。
※切り替わるファウル数は競技ルールによって異なります。

個人ファウル表示

ファウルが生じると、チーム名表示部に個人ファウル(背番号-回数)を表示。競技が始まると元に戻ります。

選手交代表示

選手交代があった場合、チーム名表示部に交代選手の背番号が表示され、観客に素早くお知らせ。連動して個人ファウル表示部も変更されます。

選べるショットクロック

試合をよりスムーズに。
14秒リセットスタート対応

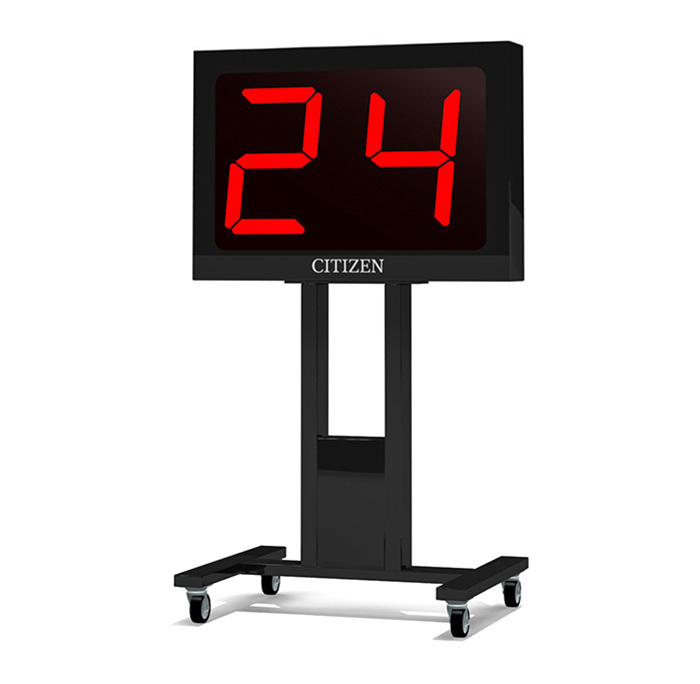

ショットクロック

BS-3030

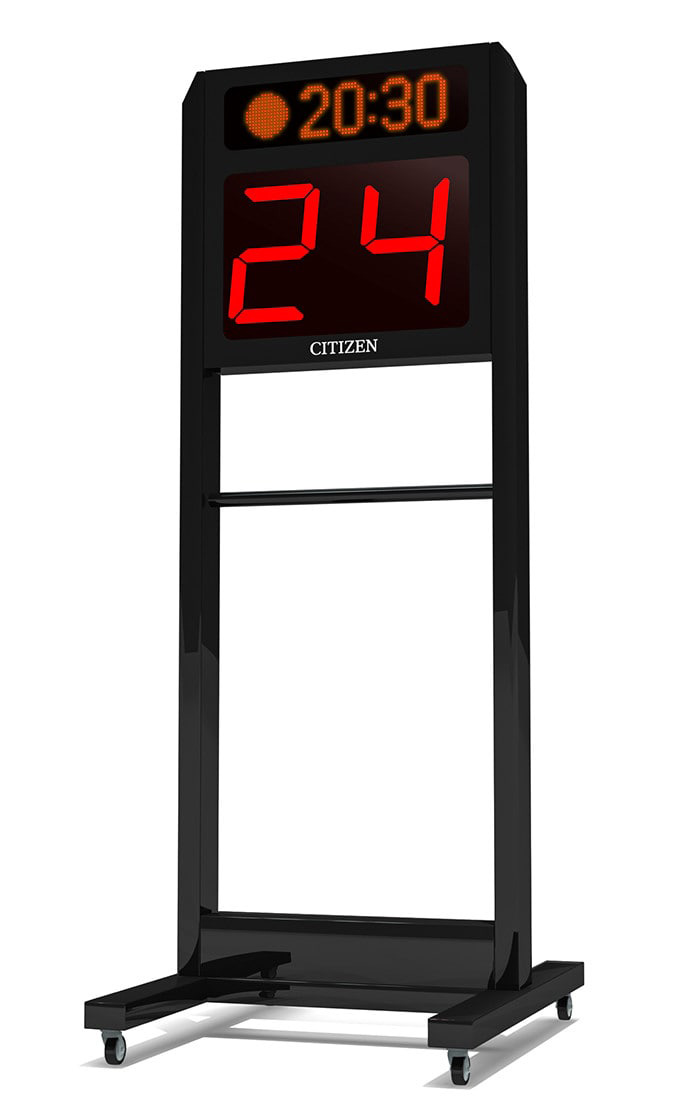

ゲームタイム付きショットクロック

BS-3031

表示例

バスケットボール(ピリオド制) 表示例

ピリオド表示

1Period / 2Period / 3Period / 4Period / EXT / INT 1ピリオド / 2ピリオド / 3ピリオド / 4ピリオド / 延長/休憩

チームファウル数表示

0〜4回まで緑色表示、5回以降は「5」を赤色表示

タイムアウト数

第1〜第2ピリオドを通じて2回、 第3、第4ピリオドを通じて3回、 1延長につき1回

ミニバスケットボール 表示例

ピリオド表示

1Period / 2Period / 3Period / 4Period / EXT / INT 1ピリオド / 2ピリオド / 3ピリオド / 4ピリオド / 延長/休憩

チームファウル数表示

0〜4回まで緑色表示、5回以降は「5」を赤色表示

タイムアウト数

各ハーフそれぞれ1回、1延長につき1回

システム構成例

従来の有線式に加え、信号配線の必要のない無線式システムでプレキシブルにご使用いただけます

ハンドボール

ハンドボール表示例

退場時間表示モード新登場‼さらに試合状況がよくわかる、ハンドボールの楽しさが表示で伝わる

これまでの得点経過表示に加えて退場になっている選手の背番号と試合に復帰できるまでの残り時間を3選手まで同時に表示できるようになりました。

少ない人数で試合が行われている緊迫した様子が一目で伝わります。

ピリオド表示

1ST / 2ND / EXT / INT, 前半 / 後半 / 延長 / 休憩

対応競技 表示例

ドッジボール表示例

ピリオド表示

1MATCH / 2MATCH / 3MATCH / 4MATCH / 5MATCH / INT, 1マッチ/2マッチ/3マッチ/4マッチ/5マッチ/休憩

バレーボール表示例

ピリオド表示

1SET / 2SET / 3SET / 4SET / 5SET / INT, 1マッチ/2マッチ/3マッチ/4マッチ/5マッチ/休憩

チームファウル数表示

0 ~ 5 人までは緑色表示・6 人目に赤色表示(6 人制) 0 ~ 2 人までは緑色表示・3 人目に赤色表示(9 人制)

フットサル表示例

ピリオド表示

1ST / 2ND / EXT / INT, 前半 / 後半 / 延長 / 休憩

チームファウル数表示

0 ~ 5 回まで緑色表示、6 回以降は赤色表示(但し表示は9 回まで)

バドミントン表示例

ピリオド表示

1ST /2ND / 3RD / INT, 1マッチ / 2マッチ / 3マッチ / 休憩

付属機器

    • 総合操作盤

      BS-3000

      競技種目のモード設定やピリオド表示、得点表示、時間セットなど、液晶モニタとLEDを確認しながらスムーズに操作できます。

      LAN接続で外部機器へデータ出力ができ、大型ビジョンなどとの連携が可能になりました。

    入力電源
    AC100V±10%50/60Hz(専用回路アース付)
    消費電力
    約10VA
    時間精度
    0.005秒/時間
    外形寸法
    325×91×255mm
    • 時間操作盤

      BS-3001

      ゲーム時間のスタート/ストップを簡単ワンタッチ操作。

    外形寸法
    90×50×150mm
    質量
    約0.5㎏
    • 入力専用PC

      チーム名入力は専用のノートパソコンで快適入力。バスケットボール表示では、個人ファウルの入力操作、ハンドボール表示では退場時間設定が可能。

      チーム名及び対戦カードは、最大600チーム100カードの登録が可能です。

    O S
    Windows 10
    通信
    USB
    ディスプレ イ 解像度
    1024×768以上
    • ショットクロック操作器

      BS-3005

      表示時間訂正(+・-)の操作が簡単です。
      ボタン一つで14秒リセットスタート

    ケース
    卓上型 鋼板 青色 文字白色印刷
    外形寸法
    200×50×150㎜
    質量
    約1㎏

優れた周辺機器で、さらにバックアップ

    • タイムアウト要求器

      BS-3004

      ベンチからのタイムアウト要求を素早くお知らせ

    入力電源
    AC100V±10%50/60Hz
    タイムアウト表示
    φ70および矢印(赤色 内照式)
    ハンドスイッチ
    セットボタン :(内照式)ノンロック式
    リセットボタン:(無照式)ノンロック式
    ケース
    鋼板 黒色[卓上型]
    外形寸法
    400(W)×150(H)×220(D)㎜
    質量
    約7㎏
    • 操作器収納ケース

      BS-3090

      多彩な周辺機器をスマートに収納

    トランク
    アルミ合金(内部ウレタン)
    収納機器
    総合操作盤、時間操作器、チーム名入力専用ノートパソコン、30秒(24秒)ルール操作器、各操作器用接続ケーブル
    外形寸法
    700(W)×580(H)×155(D)㎜
    質量
    約8㎏(本体のみ)

仕様

チーム名表示

【RGBタイプ】LED(赤色・緑色・黄色)32×96ドット・文字高192㎜(最大表示領域)
【RGBタイプ】LED(マルチカラー8色) 32×96ドット・文字高192㎜(最大表示領域)

得点表示

7セグメントLED(赤色) 文字高250㎜ 0〜999点

時間表示

競技時間(減算)・経過時間(加算) 最大59分59秒 または 現在時刻(12時制)
[LED式]7セグメントLED(赤色) 文字高250㎜
*バスケットボールにおいて1分以下の場合、1/10秒単位の表示に切り替わる。

タイムアウト表示

LED(黄色) 16×96ドット 文字高96㎜

競技専用表示部

LED(赤色・緑色) 16×32ドット

文字
緑色・赤色 文字高96㎜ 文字高96㎜ 英字/カナ表示
※競技により表示内容が異なる
数字
緑色・赤色 文字高192mm 0~9
競技状況表示部
ピリオド表示
黄色 文字高96㎜ 英字/カナ表示
サービス権表示
赤色 文字高96㎜ 矢印表示
セット勝敗数表示
赤色 文字高96㎜ 数字−数字表示
競技経過表示部
LED(赤色・緑色・黄色) 16×32ドット 6段
セットスコア表示
1〜5セットの得点表示(黄色)  3桁0~999点
個人ファウル表示
コート上にいる5選手の背番号表示(緑色)  ※競技により赤色表示に自動で切換る
退場時間•背番号表示
退場選手・役員の背番号表示(緑色) 2桁 00〜99
