正確な時刻でスケジュール管理

出退表示システム LED方式

専用機のシンプルで直感的な操作感。消費電力約50%、大幅に省エネ化＆さらに明るくなって新登場！

出退表示システムとは LED方式 とは

必要な部分のみ点灯の省エネ仕様。少ないLEDで効率よく発光しさらにくっきり､省電力になったLED式表示

LED方式出退表示システムは必要な部分のみの点灯で、省エネ仕様の出退表示システムです。

表示は高輝度LEDを用いた導光板であざやかに発光。発色がより良くなって視認性が向上したうえ、1窓あたりの消費電力は従来の約50%！さらに大幅に省エネ化しました。

出退表示器

総合操作器

個別操作器

システム構成例

非接触部屋使用システム

人感センサーをスイッチとして、ボタン等に触らず自動的に部屋使用を表示できます

表示器

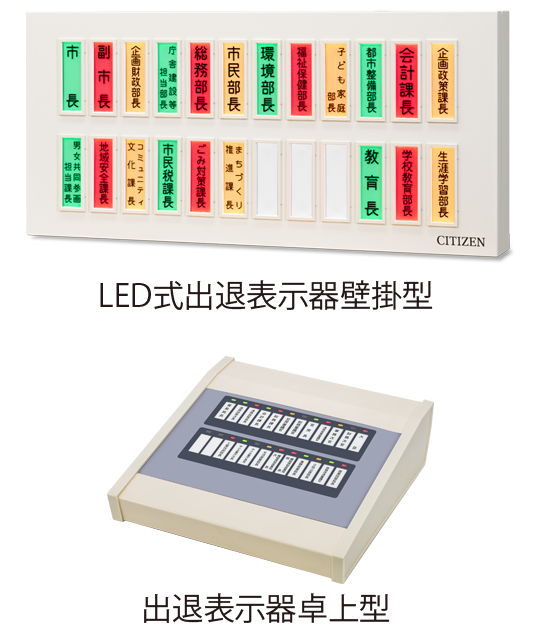

LED式壁掛表示器

AZG-3024

価格表

窓数

段数

型　番

外観寸法

（縦×横×奥行／㎜）

質量

（約／㎏）

消費電力

（約／W）

本体価格+税

2

1

AZG-3002

200×300×85

3.5

10

¥155,000+税

3

AZG-3003

200×300×85

3.5

10

¥175,000+税

4

AZG-3004

200×300×85

3.5

10

¥195,000+税

6

AZG-3006

200×400×85

4.0

10

¥235,000+税

8

AZG-3008

200×500×85

5.0

15

¥275,000+税

10

2

AZG-3010

330×350×85

5.5

15

¥310,000+税

12

AZG-3012

330×400×85

6.0

15

¥350,000+税

16

AZG-3016

330×500×85

7.0

20

¥420,000+税

20

AZG-3020

330×600×85

8.0

25

¥490,000+税

24

AZG-3024

330×700×85

9.0

30

¥560,000+税

30

3

AZG-3030

470×600×85

10.5

35

¥670,000+税

卓上表示器

AZD-3324

価格表

窓数

段数

型　番

外観寸法

（縦×横×奥行／㎜）

質量

（約／㎏）

電源消費電流

（約／mA）

本体価格+税

16

 2

AZD-3316

232×220×64

2.0

100

¥100,000+税

24

AZD-3324

232×220×64

2.0

100

¥110,000+税

32

AZD-3326

232×228×64

2.0

100

¥160,000+税

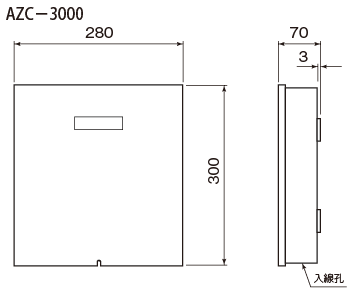

制御盤

窓位置可変システムに使用
システムの最大表示人数は254名になります。

    • 中央制御盤
    • AZC-3001
    • ￥240,000＋税
ケース
鋼板　クリーム色
入力電源
AC100V±10％50/60Hz
（専用回路アース付）
消費電力
約50VA
入出力信号
2線式 24V有極/5V
信号出力電流
500mA
接続機器台数
表示器・操作器の合計255台
端子
ビス止め
質量
約4kg　
操作器

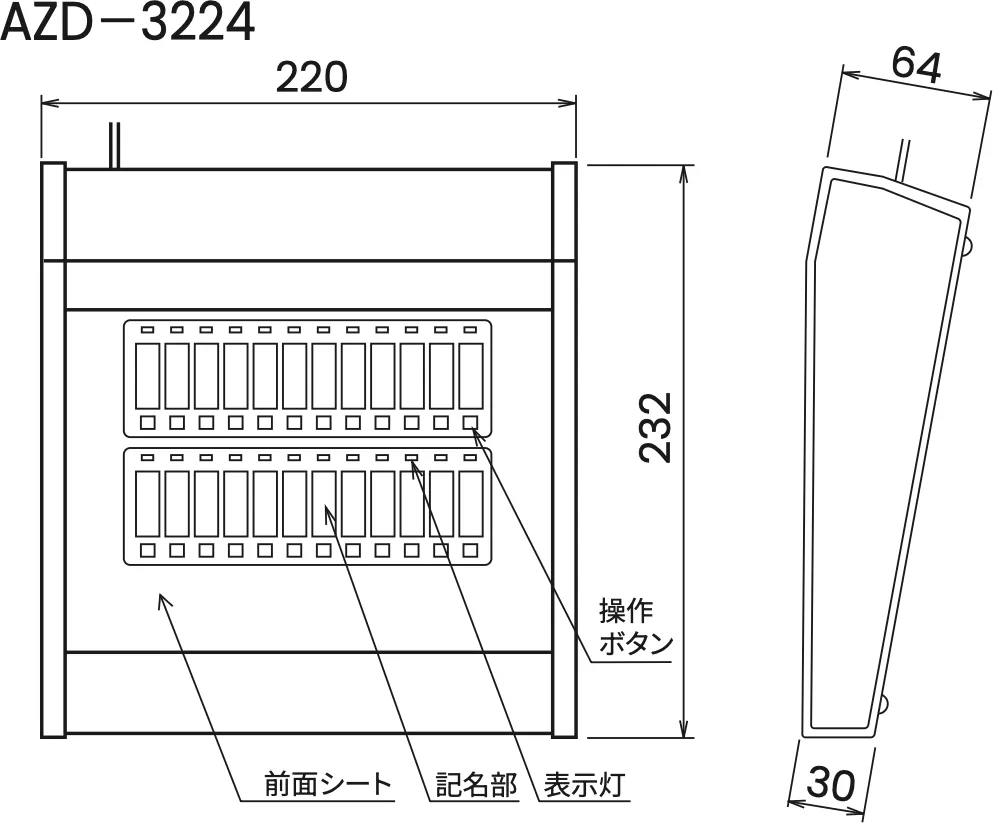

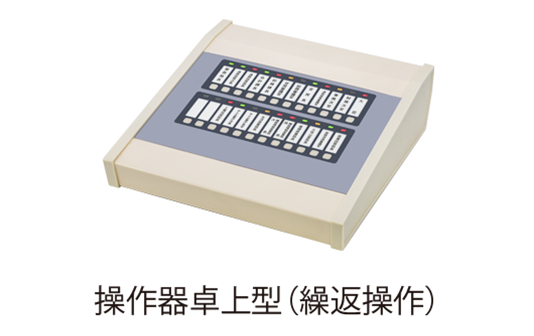

総合操作器24窓 卓上型

    • 受
    • AZD-3124 [選択操作]
    • ￥120,000＋税
    • AZD-3224
      [繰返し操作]
    • ￥120,000＋税

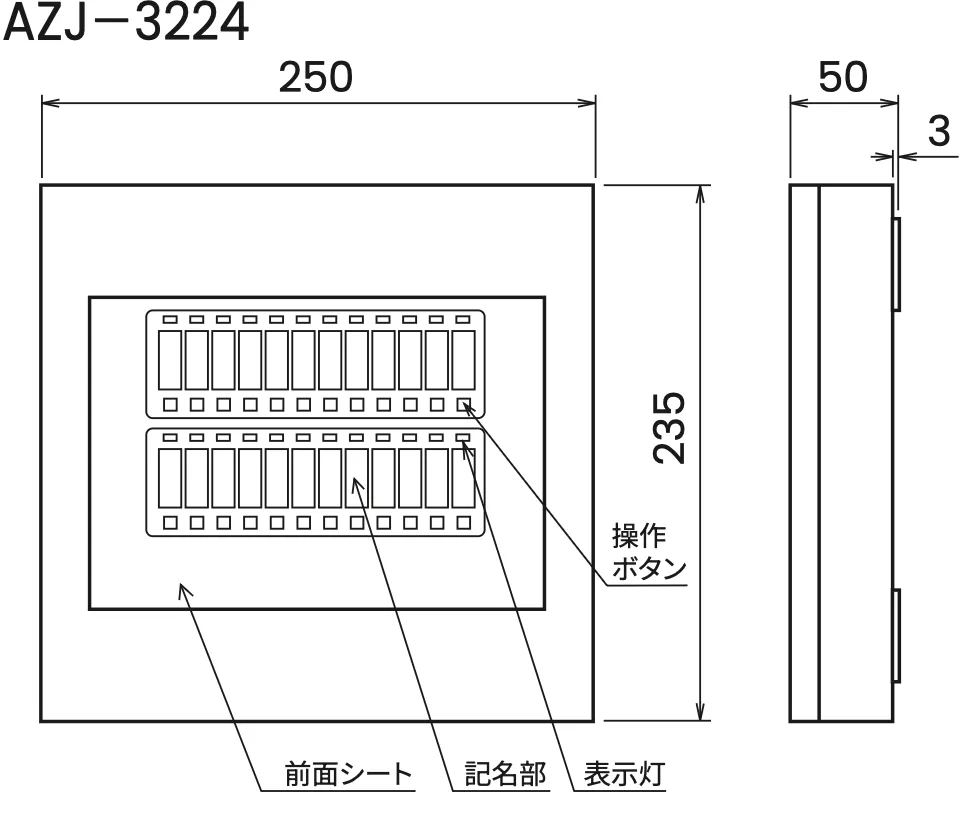

総合操作器24窓 壁掛型

  • 受
  • AZJ-3124 [選択操作]
  • ￥120,000＋税
  • AZJ-3224
    [繰返し操作]
  • ￥120,000＋税
ケース
鋼板　クリーム色
入力電源
DC24V（卓上用電源盤より）
電源消費電力
約100mA
入出力信号
2線式 24V有極/5V 1mA
信号消費電流
500mA
表示灯
LED（3色）
前面シート
差込み式
端子
【壁掛型】ビス止め
質量
約2kg
付属品
【卓上型】モジュラーローゼット、コード1.5m付

卓上型 価格表

窓数

型　番

選択方式

型　番

繰返し方式

外観寸法
（縦×横×奥行／㎜）

本体価格+税
16 AZD-3116 AZD-3216 232×220×64 ¥110,000+税
24 AZD-3124 AZD-3224 232×220×64 ¥120,000+税
32 AZD-3132 AZD-3232 232×238×64 ¥170,000+税

壁掛型 価格表

窓数

型　番

選択方式

型　番

繰返し方式

外観寸法

（縦×横×奥行／㎜）

本体価格+税
16 AZJ-3116 AZJ-3216 235×250×50 ¥110,000+税
24 AZJ-3124 AZJ-3224 235×250×50 ¥120,000+税
32 AZJ-3132 AZJ-3232 235×270×50 ¥170,000+税

電源盤

    • 卓上用電源盤
    • AZB-3001
    • ￥22,000＋税
ケース
鋼板　クリーム色
入力電源
AC100V±10％50/60Hz
消費電力
約50VA
入出力信号
2線式 24V有極/5V 1mA
信号消費電流
500mA
接続機器台数
卓上型表示器・総合操作器の合計10台または1A以内
端子
ビス止め
質量
約1.5kg

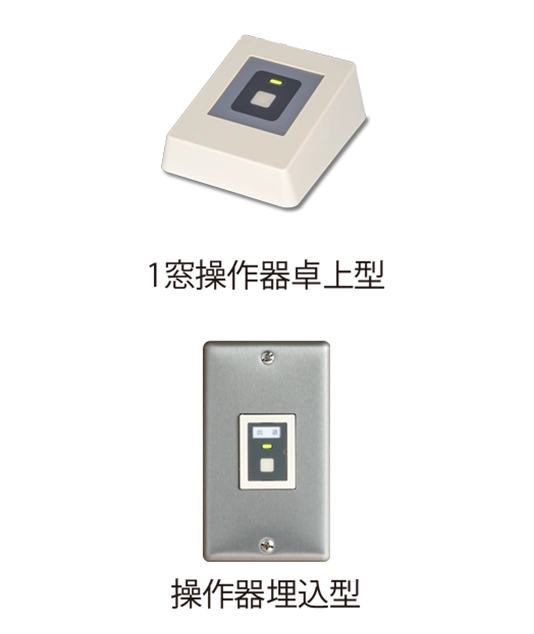

個別操作器

    • 1窓操作器卓上型
    • AZD-3001 
    • ￥8,000＋税
  • 1窓操作器用制御器
  • AZE-3001 
  • ￥12,000＋税
  • 操作器埋込型
  • AZP-3001 
  • ￥12,000＋税
